Сообщение fiikri » Вт ноя 24, 2015 22:28

Все доброго дня. Долго колебался над вопросам новая приборка или замена экрана, дело в том что мой экран плыл при прогреве консоли надписи и значки становились просто не читаемыми. И так другая приборка ,явно что она будет не новая и не исключено что я не столкнусь с такой же проблемой в будущем. Плюс прописка приборки,ключей ЭБУ и т.д.
Установка нового дисплея тут тоже много нюансов, совместимость и качество ЖК.
И вот изучая эту тему наткнулся на такое видео https://youtu.be/qqfqMujDuMQ
И на вот такую статью https://www.drive2.ru/l/6279445/
Немного подумав и пообщавшись с создателем решился на приобретение и самостоятельную установку. И в это воскресенье стал обладателем сего конструктора. Получив ЦУ от него приехал домой и начал сборку и подготовку платы вот как это выглядело Изображение.
После сборки
Что касается сборки скажу сразу она не простая так как монтаж проводки на плате занял много времени и я сильно устал а решив продолжить и за инстолить все на приборку только все усугубило. Так как я допустил несколько косяков при подключении к самой приборной панели и в итоге я ее разбирал еще семь раз ((((( :wall: :wall: :wall:
Но благодаря помощи Юрия это разработчик девайса ,я все исправил и получил полноценное устройство.
https://youtu.be/218uGnlX1mk
Качество и информативность меня вполне устраивает и даже больше того на мой взгляд она полная. Плюс Юрий периодически что то бывает изменяет улучшает и добавляет.
Это для тех кто хочет чего то большего от своей машины.
https://youtu.be/218uGnlX1mk
A4 B6 8E '02, 1.8T (AMB)

Аватар пользователя
fiikri

Сообщений: 386
Зарегистрирован: Ср май 04, 2011 23:40
Откуда: М.О. г. Ногинск
Имя: Евгений
Машина: Audi A4 1.8T
Пункты репутации: 2739

Объявления

Аватар пользователя
Менеджер
Отдел рекламы

Зарегистрирован: Ср ноя 26, 2008
Откуда:Москва
Имя:Максим

Сообщение kovrovec » Вт ноя 24, 2015 23:12

Прикольная штучка. Напиши пожалуйста сколько стоит и как связаться с автором (Юрием). Чуть не забыл главное, на А4 Б5 без БК подойдет?
Сегодня верить никому нельзя,даже себе,мне можно.
Аватар пользователя
kovrovec

Сообщений: 268
Зарегистрирован: Вт окт 02, 2012 17:33
Откуда: г.Ковров
Имя: Юрий
Машина: A4-Avant 1.9TDI AJM
Пункты репутации: 6819

Сообщение властелин кольца » Вт ноя 24, 2015 23:21

красаучик ваще! в репу однозначно :good:
рассказывай все свои нюансы, хоть какой то мини отчет, думаю многим будет интересно!
сколько вышло, где что покупал, что использовал, с какими трудностями столкнулся и т.д.
:stars: :stars: :stars:

Добавлено спустя 4 минуты 17 секунд:
kovrovec писал(а):Прикольная штучка. Напиши пожалуйста сколько стоит и как связаться с автором (Юрием). Чуть не забыл главное, на А4 Б5 без БК подойдет?

а как ты будешь переключать меню без бк?
там же рычажок с кнопкой и без вставляются в бу рул колонкой, в версии без бк там контактов не будет для бк, имхо
Все отлично у того, у кого отлично все!
Аватар пользователя
властелин кольца

Сообщений: 1631
Зарегистрирован: Вт мар 06, 2012 21:18
Имя: Илья
Машина: Тапочки
Пункты репутации: 1474

Сообщение fiikri » Ср ноя 25, 2015 1:16

Еще раз всем привет. Коли просите вот контакт Юрия https://www.drive2.ru/users/vwautopilot/
Что касаемо версий В5 сказать точно не могу но разработка по его словам начиналась именно с этого кузова.
По косякам после первой сборки и подключению я получил кирпич из иммобилайзера выглядело это так машина заводилась и глохла через 10 секунд по ошибкам было вот так:
AG-COM Version: Release 409.1-US

Control Module Part Number: 8E0 920 950 H
Component and/or Version: KOMBI+WEGFAHRS. RB4 D27
Software Coding: 03300
Work Shop Code: WSC 00006
Additional Info: WAULC68E32A313951 AUZ6Z0B0131493
9 Faults Found:
00771 - Fuel Level Sensor (G)
30-10 - Open or Short to B+ - Intermittent
00438 - Shareware Version. To Decode all DTCs
30-10 - Please Register/Activate - Intermittent
00779 - Shareware Version. To Decode all DTCs
30-10 - Please Register/Activate - Intermittent
01128 - Immobilizer Pickup Coil (D2)
35-10 - - - Intermittent
00668 - Shareware Version. To Decode all DTCs
53-10 - Please Register/Activate - Intermittent
01314 - Shareware Version. To Decode all DTCs
49-10 - Please Register/Activate - Intermittent
01315 - Transmission Control Module
49-10 - No Communications - Intermittent
01316 - Shareware Version. To Decode all DTCs
49-10 - Please Register/Activate - Intermittent
01304 - Shareware Version. To Decode all DTCs
49-00 - Please Register/Activate
Плюс блокировка ЭБУ ДВС.

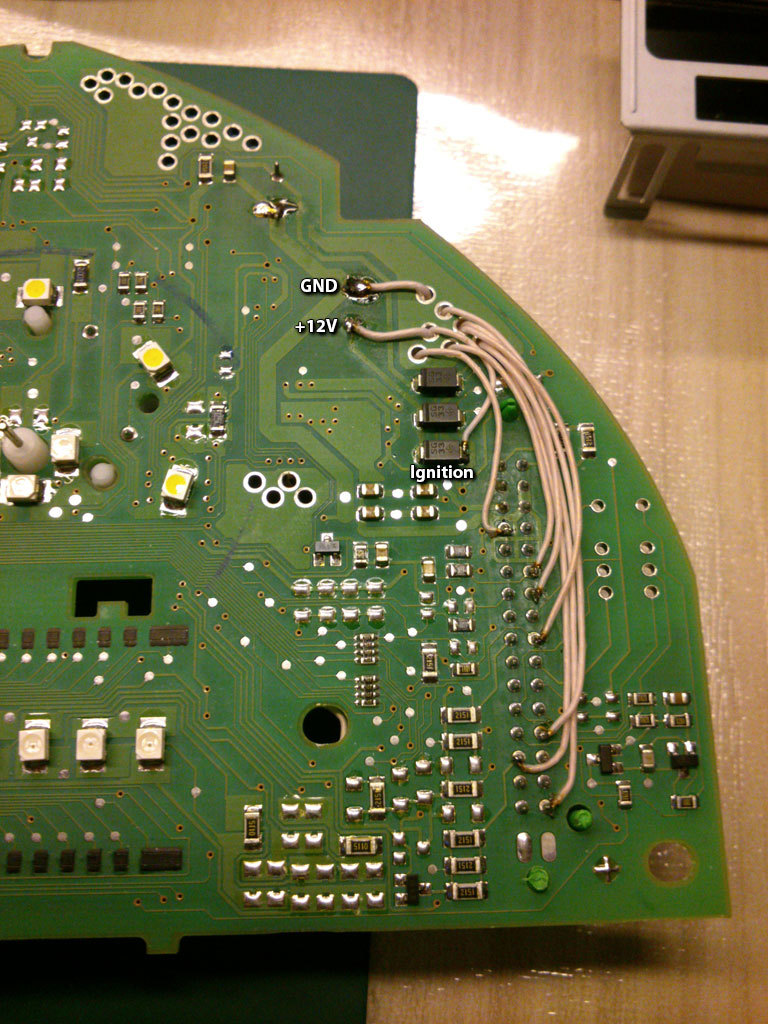

Нужно было сделать так: Изображение

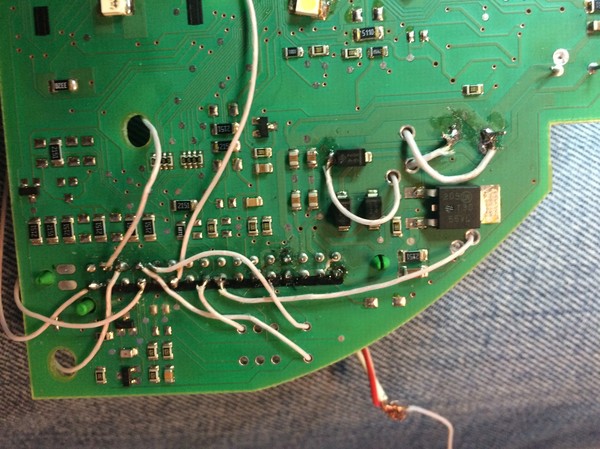

А я из за усталости сделал так Изображение
Ошибка по той стороне где черная полоса.

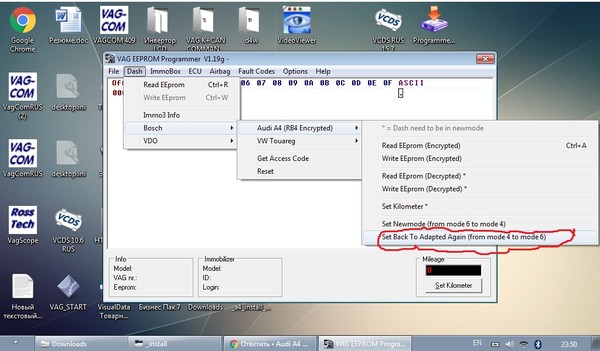

Плюс энтузиазм)))) Пока Юрия не было на связи подумал что угробил имо приборки и решил за нова прописать ключи.С помощью VAG_EEPROM вытащил код приборки, только вот когда закрывал прогу не вернул ее в режим работы
На эту ошибку мне указал именно Юра за что ему спасибо. Я думал что приборке капут(((((
Выяснилось по чтению 23 группы приб. пан. 4 поле было равно 4 (это значение пустой приборки как будто только с конвейера).
После чего последовала последняя разборка для доработок дисплеев часов и адометра. У меня был плохой контакт через резинки исправил наклейкой изо ленты тонкой полосой с верху и с низу.Это увеличило прижим.Да Юра дает в комплект монтажный провод и рекомендует длину 25-27 см. Я рекомендую 30 см.
Еще для вывода инфы по наддуву нужно подать сигнал со 111 пина ЭБУ мал разъем на плату девайса, для этого Юра рекомендовал использовать 2 пин зеленого разъема. Но в моем случае пришлось использовать 15 пин. Так как при подключении к 4 панель глючила и перезагружалась.

Да самый нюанс в том что если вы на это решитесь то пути обратно нет.
Управление очень удобно клавишами штатного БК.
В статье все же описано.https://www.drive2.ru/l/6279445/
По стоимости плата +монтажный комплект 11000 руб.
Если боитесь или не умеете можете доверить установку Юрию по договоренности.
Да наддув я пока не подключал.На улице морозно боюсь за пластик ящика ЭБУ.
A4 B6 8E '02, 1.8T (AMB)

Аватар пользователя
fiikri

Сообщений: 386
Зарегистрирован: Ср май 04, 2011 23:40
Откуда: М.О. г. Ногинск
Имя: Евгений
Машина: Audi A4 1.8T
Пункты репутации: 2739

Сообщение Racer32 » Ср ноя 25, 2015 9:47

Поздравляю,гоняю с такой приблудной пол года,правда паял Юрий,сам не решился
WAUJC68E44A280260 http://www.drive2.ru/cars/audi/a4/a4_b6/racer32/ Слабоумие и отвага!!!
Аватар пользователя
Racer32

Сообщений: 1766
Изображения: 0
Зарегистрирован: Ср июл 06, 2011 23:44
Откуда: Брянск-Москва
Имя: Вадим
Машина: A4 B6 AMB 6MKПП APR
Пункты репутации: 4604

Сообщение kovrovec » Ср ноя 25, 2015 17:50

fiikri Спасибо,ссылку положил в закладку.
а как ты будешь переключать меню без бк?
там же рычажок с кнопкой и без вставляются в бу рул колонкой, в версии без бк там контактов не будет для бк, имхо

Рычажок можно установить или на крайняк вмонтировать кнопку.
Сегодня верить никому нельзя,даже себе,мне можно.
Аватар пользователя
kovrovec

Сообщений: 268
Зарегистрирован: Вт окт 02, 2012 17:33
Откуда: г.Ковров
Имя: Юрий
Машина: A4-Avant 1.9TDI AJM
Пункты репутации: 6819

Сообщение 3D_max » Ср ноя 25, 2015 19:39

это класс, вообще улет :Bravo:
В состав концерна VW входят девять брендов из семи различных стран Европы: Volkswagen, Audi, SEAT, ŠKODA, Volkswagen Nutzfahrzeuge, Bentley, Bugatti, Lamborghini и Scania.
Drive2
Аватар пользователя
3D_max
Модератор

Сообщений: 3172
Зарегистрирован: Ср июн 13, 2012 13:31
Откуда: Сургут
Имя: Макс
Машина: A6C6 Allroad 3.2 Q
Пункты репутации: 6789

Сообщение fiikri » Ср ноя 25, 2015 21:26

kovrovec писал(а):fiikri Спасибо,ссылку положил в закладку.
а как ты будешь переключать меню без бк?
там же рычажок с кнопкой и без вставляются в бу рул колонкой, в версии без бк там контактов не будет для бк, имхо

Рычажок можно установить или на крайняк вмонтировать кнопку.


Нет кнопки должны быть штатного БК!!!! Все управление идет по CAN шине. Внешних отдельных кнопок как я понимаю не предусмотрено.
A4 B6 8E '02, 1.8T (AMB)

Аватар пользователя
fiikri

Сообщений: 386
Зарегистрирован: Ср май 04, 2011 23:40
Откуда: М.О. г. Ногинск
Имя: Евгений
Машина: Audi A4 1.8T
Пункты репутации: 2739

Сообщение RASHAL-84 » Ср ноя 25, 2015 22:38

\\\\\\\\\Жэсть/////// :girl_cool:
Аватар пользователя
RASHAL-84

Сообщений: 822
Зарегистрирован: Вс дек 18, 2011 17:22
Откуда: BY
Имя: Руслан
Машина: AUDI A4 B6 1,9 TDI
Пункты репутации: 2404

Сообщение kovrovec » Ср ноя 25, 2015 22:52

fiikri писал(а):Нет кнопки должны быть штатного БК!!!! Все управление идет по CAN шине. Внешних отдельных кнопок как я понимаю не предусмотрено.

Надо связаться с автором и узнать точнее, ты же сам писал, что он начинал с Б5,а там еще САN шины не было. тоже хотелось бы такую штучку.
Сегодня верить никому нельзя,даже себе,мне можно.
Аватар пользователя
kovrovec

Сообщений: 268
Зарегистрирован: Вт окт 02, 2012 17:33
Откуда: г.Ковров
Имя: Юрий
Машина: A4-Avant 1.9TDI AJM
Пункты репутации: 6819

Сообщение властелин кольца » Ср ноя 25, 2015 23:07

да и у нас вроде кан шины нет, есть к линия
Все отлично у того, у кого отлично все!
Аватар пользователя
властелин кольца

Сообщений: 1631
Зарегистрирован: Вт мар 06, 2012 21:18
Имя: Илья
Машина: Тапочки
Пункты репутации: 1474

Сообщение fiikri » Сб дек 05, 2015 15:33

В общем радость была не долгой.
Сначала отказало зеркало пассажира которое должно при заднем ходе опускаться. А теперь еще данный девайс перестал управляться с под рулевых кнопок.
Я связался с Юрием он в помощи не отказал но и позицию он занял мягко говоря дурную.
Поверив под рулевой блок я понял что дело явно не в нем. Плюс к этом сомневаюсь что дело в самой CAN шине. Напомню для тех кто не знает их у нас несколько это моторная шина, информационная шина и еще какая то ) и все они сходятся у нас на приборке как не странно именно так. Сначала Юрий утверждал что дело в CAN шине после того как я ему объяснил что по этой шине связь есть, он начал давить на то что косяк в монтаже. ОК ГУГЛ подумал я. Начнем с того что мой монтаж мне не очень понравился нет феншуя. Сегодня я буду все переделывать. И снимать видео как это было и будет по феншую. Еще ради эксперимента будет обратно установлен старый экран И если он будет управляться без проблем то причини будет ясна сразу. Если же нет т о придется копать проводку машины по полной программы.
Так что вот как то так. Кто надумал себе ставить РЕКОМЕНДУЮ ЧТОБЫ ВЫ ЗАКАЗАЛИ МОНТАЖ У ЮРЫ. Тогда в случае какова косяка ему будет некуда отвертеться. Просто к этому сейчас и сходиться наш с ним разговор

Добавлено спустя 1 минуту 14 секунд:
властелин кольца писал(а):да и у нас вроде кан шины нет, есть к линия


CAN у нас есть и даже не один ))))))
A4 B6 8E '02, 1.8T (AMB)

Аватар пользователя
fiikri

Сообщений: 386
Зарегистрирован: Ср май 04, 2011 23:40
Откуда: М.О. г. Ногинск
Имя: Евгений
Машина: Audi A4 1.8T
Пункты репутации: 2739

Сообщение Sergio Tacchini » Пн дек 21, 2015 16:51

Владельцы B5-х кузовов - кто зареган на драйв2 - спросите про экран для нашей модели? :friends:
Аватар пользователя
Sergio Tacchini

Сообщений: 1134
Зарегистрирован: Ср июл 06, 2011 14:01
Откуда: Белгород
Имя: Сергей
Машина: Subaru Forester
Пункты репутации: 4190

Сообщение slashok » Пн дек 21, 2015 17:57

Sergio Tacchini писал(а):Владельцы B5-х кузовов - кто зареган на драйв2 - спросите про экран для нашей модели? :friends:


только с B6 - спрашивал
VIN: WAUZZZ8DZSA051038
slashok

Сообщений: 1547
Зарегистрирован: Вт авг 20, 2013 22:33
Откуда: Беларусь/Могилёв
Имя: Илья
Машина: Audi A4 B5 1.6i ADP
Пункты репутации: 1165

Сообщение властелин кольца » Пн дек 21, 2015 18:05

fiikri писал(а):В общем радость была не долгой.
Сначала отказало зеркало пассажира которое должно при заднем ходе опускаться. А теперь еще данный девайс перестал управляться с под рулевых кнопок.
Я связался с Юрием он в помощи не отказал но и позицию он занял мягко говоря дурную

так ты после смены приборки ставить заново будешь? так сказать доводить дело до конца)
Все отлично у того, у кого отлично все!
Аватар пользователя
властелин кольца

Сообщений: 1631
Зарегистрирован: Вт мар 06, 2012 21:18
Имя: Илья
Машина: Тапочки
Пункты репутации: 1474
