Редукторы являются неотъемлемой частью большинства механических приводов — от конвейеров и сельхозтехники до тяжелых станков и ветрогенераторов. Внутри редуктора происходит передача и преобразование крутящего момента через систему зубчатых колес, при этом все валы испытывают значительные радиальные и осевые нагрузки. Именно поэтому подшипники в редукторе играют критическую роль, обеспечивая долговечность, плавность хода и минимальные потери на трение. Неправильный выбор может привести к вибрациям, перегреву, заклиниванию и аварийному выходу агрегата из строя. Чтобы избежать таких сценариев, инженеры и снабженцы могут воспользоваться специализированными сервисами — например, https://podgroup.ru/podbor/ предоставляет удобные инструменты для фильтрации по размерам, нагрузкам и конструктивным особенностям.
Условия работы подшипников в редукторах
Рабочие условия в редукторе характеризуются сочетанием высоких крутящих моментов, частыми пуско-остановочными режимами, а также существенными температурными колебаниями. Масло, которое одновременно служит смазкой и охлаждающей жидкостью, создает агрессивную среду для материалов подшипников — необходима коррозионная стойкость и устойчивость к окислению. Кроме того, из-за погрешностей изготовления зубчатых колес и их деформаций под нагрузкой на подшипники могут действовать дополнительные динамические усилия. Поэтому при подборе обязательно учитывают не только номинальные нагрузки, но и коэффициенты динамичности, а также запас по усталостной прочности.
Особое внимание уделяется жесткости опор, так как от нее зависит правильность зацепления зубьев и равномерность распределения нагрузки по длине зуба. Для высоконагруженных редукторов обычно применяют роликовые подшипники, которые имеют линейный контакт и способны воспринимать большие радиальные усилия. В быстроходных ступенях предпочтение отдают шариковым радиально-упорным подшипникам с меньшим коэффициентом трения.
Основные типы подшипников для редукторов
В зависимости от расположения валов, передаточного числа и схемы нагружения, в редукторах используются несколько стандартных типов подшипников. Ниже приведена классификация с пояснением их применения.
- Роликовые цилиндрические (с короткими роликами). Идеальны для промежуточных валов и выходных валов тяжелых редукторов, где доминирует радиальная нагрузка. Они просты в монтаже и допускают небольшие осевые смещения.
- Роликовые конические. Применяются для опор входных и выходных валов, где одновременно действуют большие радиальные и осевые усилия (например, в червячных и конических редукторах). Обеспечивают высокую жесткость и легко регулируются под требуемый осевой зазор.

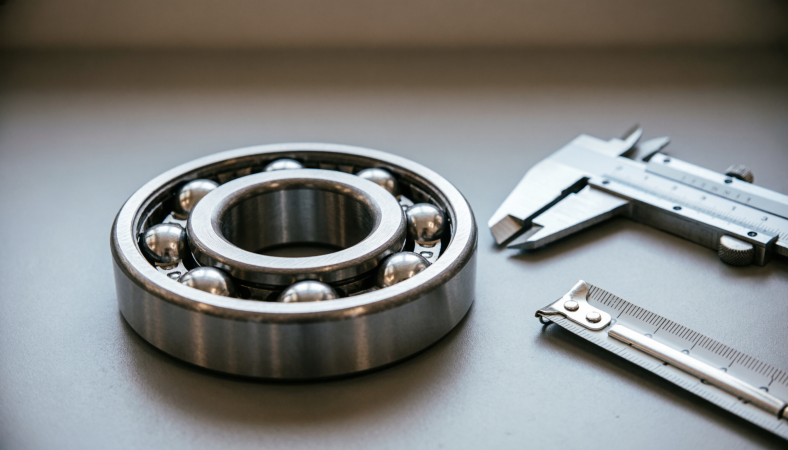

- Шариковые радиальные однорядные. Используются в мало- и средненагруженных редукторах, в тихоходных ступенях или там, где не требуется высокая осевая жесткость. Их преимущество — низкая цена и простота замены.
- Шариковые радиально-упорные (однорядные и двухрядные). Часто устанавливаются в быстроходных цилиндрических редукторах. Воспринимают как радиальные, так и осевые нагрузки в обе стороны. Для увеличения грузоподъемности их монтируют попарно (в комплекте).
- Сферические роликовые (самоустанавливающиеся). Применяются при наличии перекосов валов или гибких валов, например, в редукторах с длинными межопорными расстояниями. Компенсируют угловые смещения до 2–3 градусов.
Критерии, которые обязательно проверяют при выборе:
- Грузоподъемность (динамическая и статическая) — должна превышать расчетные эквивалентные нагрузки с учетом коэффициента безопасности.
- Предельная частота вращения — зависит от типа сепаратора, смазки и класса точности, не должна быть ниже реальной скорости.
- Рабочий температурный диапазон — для высокотемпературных применений требуются специальные стали и термостойкая смазка.
- Тип сепаратора — латунные выдерживают ударные нагрузки, стальные — высокие скорости, полимерные — тихую работу.
Пошаговая методика подбора для редукторостроения
Процесс подбора подшипников для редуктора включает не только расчет нагрузок, но и конструктивную проработку узла. Ниже представлен алгоритм, который используют ведущие производители и сервисные службы.
- Сбор параметров привода: мощность, частота вращения быстроходного и тихоходного валов, межосевое расстояние, тип зубчатой передачи (прямозубая, косозубая, шевронная), ожидаемый ресурс работы (в часах).
- Определение точек приложения нагрузок на каждый вал с учетом направления сил в зацеплении и схемы установки зубчатых колес.
- Расчет эквивалентной динамической нагрузки для каждой опоры по стандартам ISO/ГОСТ с учетом радиальных и осевых составляющих.
- Предварительный выбор типа и серии из каталога, исходя из посадочного диаметра вала и требуемой грузоподъемности.
- Проверка ресурса (долговечности) по формуле L10 с учетом вероятности безотказной работы 90%.
- Анализ теплового режима и выбор способа смазки (картерная масляная ванна, принудительная циркуляция или пластичная смазка).
- Окончательный выбор конструкции уплотнений для защиты от утечек и проникновения абразивных частиц.
Распространенные ошибки и как их избежать
При подборе подшипников для редукторов специалисты чаще всего сталкиваются с двумя типичными проблемами: заниженной грузоподъемностью (экономия приводит к быстрому разрушению) и неправильным выбором посадочной посадки, что вызывает вращение наружного кольца или осевое смещение внутреннего. Также нередко игнорируют необходимость установки дополнительных пружинных колец для фиксации. Решением является тщательное изучение рекомендаций завода-изготовителя редуктора, а также использование специализированного ПО для верификации расчетов. Кроме того, при замене подшипников важно сохранять оригинальный размер радиального зазора, так как он влияет на шум и вибрацию.
Заключение
Грамотный подбор подшипников для редукторов — это залог длительного ресурса, стабильного шумового фона и низких эксплуатационных затрат. Системный подход, учет реальных условий работы и проверенных расчетных методик позволяют избежать аварийных остановок и дорогостоящих ремонтов. Современные каталоги и онлайн-сервисы помогают существенно сократить время на поиск, предлагая удобную фильтрацию по техническим параметрам. Следуя изложенным рекомендациям, инженеры могут с высокой точностью подобрать оптимальные подшипниковые узлы для любого типа редукторов.
